概述：

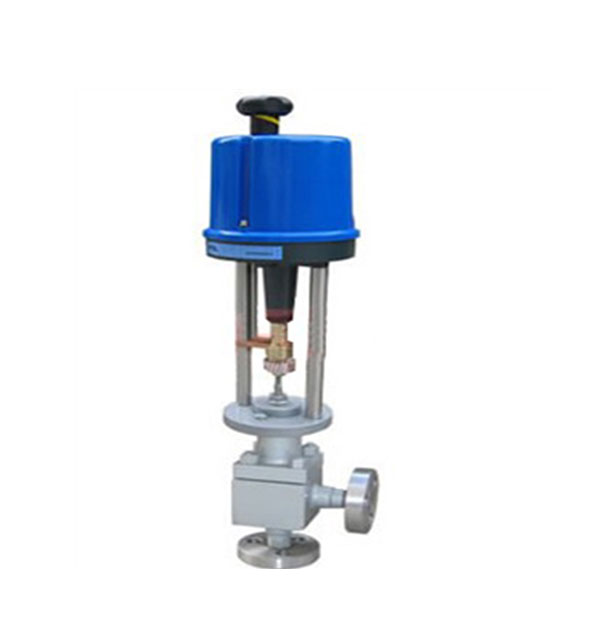

ZDSJ電動高壓角式調節閥采用頂導向結構，由PS系列和3810系列直行程電動執行機構和低流阻角式閥組成。該閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優先。

電動角式調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

產品參數：

調節閥的首要功能就是調節，其主要表現在五個方面：

1） 流量特性。流量特性是反映調節閥的開度與流量的變化關系，以適應不同的系統特性要求，如對流量調節系統反應速度快需對數特性；對溫度調節系統反應速度慢，需直線流量特性。流量特性反映了調節閥的調節品質。

2） 可調范圍R。可調范圍反映調節閥可控制的流量范圍，用R＝Qmax：Qmin之比表示。R越大，調節流量的范圍越寬，性能指標就越好。通常閥的R＝30，好的閥，如V型球閥、全功能超輕型調節閥，R可達100～200。

3） 小開度工作性能。有些閥受到結構的限制，小開度工作性能差，產生啟跳、振蕩，R變得很?。碤min很大），如雙座閥、襯膠蝶閥。好的閥小開度應有微調功能，即可滿足很小流量的調節，且工作又要求十分平衡，這類閥如V型球閥、偏心旋轉閥、全功能超輕型調節閥。

4） 流量系數Kv。流量系數表示通過流量的能力，同口徑Kv值越大越好，尤其是球閥、蝶閥、全功能超輕型閥，它們的Kv值是單座閥、雙座閥、套筒閥的2～3倍。

5） 調節速度。滿足系統對閥動作的速度要求。

電動角形調節閥的應用前景隨著電子產品不斷進步，尤其是可靠性的進一步提高，使得九十年代國外電動執行機構產生了質的飛躍，其突出的表現是：

①可靠性極高，可以在5-10年內免維修；

②重量大幅度下降，比老式的DKZ、DKJ的電動執行機構輕70％～80％；

③外觀也得到了極大的改善；

④性能提高、調整簡化、使用更加方便、簡單。

國內的執行機構與之差距太大，仍處于六七十年代的水平。正由于電動執行機構的可靠性得到了根本上的解決，配上高可靠性的全功能超輕型調節閥，使得調節閥成為了真正意義上的第二代產品，到下世紀初，這種高可靠性電子式全功能超輕型調節閥必將逐步取代傳統的“氣動閥+電氣閥門定位器+氣源”的組合方式。除上述高可靠、全功能、超輕型的特點外，還將帶來如下好處：

（1）用電源既方便又節約，省去了建立氣源站的一系列費用；

（2）用“氣動閥+電氣閥門定位器+氣源”的復雜方式，它不只是增加了費用，反而帶來了可靠性的下降（環節越多，可靠性差的因素增加）；

（3）從經濟性上看，除省去氣源站的費用外，還省去電氣閥門定位器的費用：現在一臺好的進口的電氣閥門定位器，通常在5000～6000元以上，更好的在8000～10000的價位上，而這個價位基本上可購回上述高可靠的電子式執行機構；

（4）環節減少了，相應減少了維修工作量。
